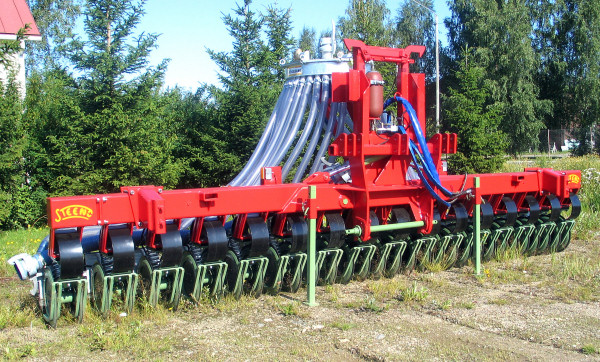

Steeno MGS kiekkomultain on erittäin tukevarakenteinen.
Kiekot ovat pareittain samassa rungossa. Vantaiden väli on 17,5 cm.
MGS
malleja valmistetaan työleveyksille 315, 420, 490, 560, 630 ja 700 cm.
Kapein 315 cm leveä malli on yksilohkoinen, muissa
malleissa on hydraulisesti ylöskääntyvät sivulohkot.
Keskirungossa on
kiinnikkeet sekä 3 - että 4 - pistenostolaitteelle. Alakorvakkeissa on pikalukitteinen
vetotanko.
Paineakku pitää sivulohkot maassa myös hiukan
epätasaisessa pellolla. Keskirungon päällä näkyy hakakappaleet, jotka
lukitsevat sivulohkot kuljetusasentoon automaattisesti. Hakakappaleissa on
lisäksi mekaaninen lukitus, jonka avulla vältetään virhetoiminnoista
aiheutuva tahaton lohkojen aukeaminen.

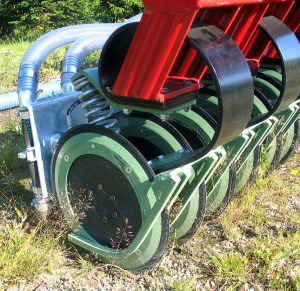

Vantaan runkona toimii 12 x 150 mm
jousiteräksestä
taivutettu S-piikki. Kiekkovantaassa
on lisäksi 13 mm langasta valmistettu
puristusjousi antamassa lisävoimaa.
S-piikki joustaa myös
sivullepäin pellon loivissa kaarteissa,
joten kääntöniveltä ei tarvita. Kiekot
ovat pareittain kiinnitetty vantaan runkoon.

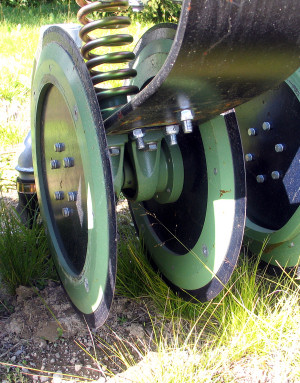

Kiekkojen välissä on laakeripukki, jonka
laakerit ovat voideltavia.
Erityisen vaikeita olosuhteita varten voidaan
kannatinjalakset
irroittaa vantaasta. Tällöin multaimeen
täytyy hankkia lisävarusteena saatavat
kannatinpyörät. Kuvassa
näkyvä kiekkojen laakerointi on vanhasta
mallista.
Vantaan kääntönivel on saatavana lisävarusteena. Sitä tarvitaan
kuitenkin erittäin harvoin.
Lieteputket vakiovarusteisessa vantaassa. Vierekkäisille vantaille
liete tulee yhtä letkua pitkin jakolaitteelta.
Saatavana on myös malli,
jossa on isompi
jakolaite ja jokaisen suuttimen
letku tulee erikseen jakolaitteelta.
Molempiin
malleihin on lisäksi saatavana hydrauliset vantaitten sulkulaitteet.
Edullisempi versio toimii
jousipalautteisilla yksitoimisilla sylintereillä. Kalliimmassa mallissa
on kaksitoimiset sylinterit. Tällöin hydrauliikassa on
paineenrajoitusventtiilit sulkuvoimalle.
Vakiona MGS
multaimissa on saksalaisen Vogelsangin valmistama Dosimat jakolaite.
Letkut lähtevät yhdestä rivistä jakolaitteen ulkokehältä. Näin
eri letkuihin jaettu lietemäärä
saadaan mahdollisimman tasaiseksi.
Dosimatin
roottori on leveä, joten liete mahtuu
virtaamaan hyvin jakokappaleen läpi.
Dosimatiin
saa lisävarusteena erillisen esimurskaimen
nimeltään Dosicut. Se
asennetaan Dosimatin päälle ja se pyörii
samalla hydraulimoottorilla.
Vaihtoehtoisesti
MGS multain voidaan toimittaa
edullisemmalla Joskinin valmistamalla
jakolaitteella.
MGS malliin
on saatavana tukipyörät lisävarusteena.
Niitä tarvitaan, jos vantaan
kannatinjalakset otetaan pois käytöstä.
Rengaskoko
on 18,5 x 8,5 x 8.
Renkaan
halkaisija Ø 470 mm ja
leveys 215 mm.
Lisäksi lisävarusteena on saatavana
vankkarakenteinen 4- pistenostolaite multaimen
kiinnittämiseksi vaunun runkopalkkeihin. Nostolaitteen sylinterit
ovat halkaisijaltaan 80 mm.
