- Ruuvikuljettimet
|
|
4" ja 5" Kuljettimet
|
|
|
|

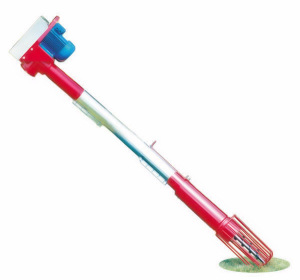

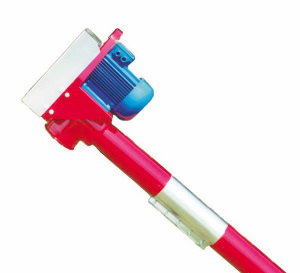

Vas. 5" kuljetin Yllä

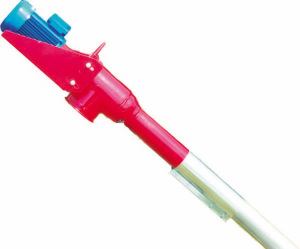

4" kuljettimen yläpää
|
| 4” ja 5” kuljettimet ovat maatilan peruskuljettimia. Ne ovat rakenteeltaan samanlaisia moottorin sovitusta
lukuun ottamatta. Yläkuvassa oleva 5” kuljetin on hihnavetoinen. Alla on kuva 4” kuljettimesta, joka on suoravetoinen.
Kuljettimien vakiopituus on 5 metriä. Siitä voidaan tarvittaessa poistaa 2 metrin jatke. Lisävarusteena on saatavana 1 ja 2 metrin jatkeita. |
Lataa esite
  |
|

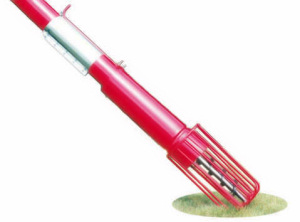

Kuumasinkitty runkoputki on liitetty jatkoskohdista pannoilla. Syöttöpään rakenne on molemmissa samanlainen. Suojahäkki täyttää voimassaolevat turvamääräykset
(SFS-ISO/TR 9172). Ruuvin alkupää on normaalia taajempi. |
|
|

Kaikkien kuljettimien purkuaukkoon sekä työntävän
kuljettimen syöttöaukkoon voidaan kiinnittää
tavallinen 160mm
viljaputki.
|
|
|
|
6" Kuljetin
|
|
|
|
Tuhti 6” ruuvikuljetin on rakenteeltaan hihnavetoinen samaan tapaan kuin 5” kuljetinkin. Muuten 6” kuljetin on rakenteeltaan raskaampi eikä sovellu kovin hyvin siirrettäväksi.
Runkoputki on maalattua teräsputkea, jonka seinämänpaksuus on 3mm. 6” kuljetin onkin lähinnä tarkoitettu kiinteästi asennettavaksi viljavarastoihin.
Vakiopituus on 5 metriä, johon saa tarvittaessa 1 ja 2 metrin jatkeita. |
|
Kuljettimien
moottorin mitoitus |
| |
kuljettimen pituus metriä |
|
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Tuhti
4" |
1,5kW |
2,2kW |
3,0kW |
| Tuhti
5" |
2,2kW |
3,0kW |
4,0kW |
| Tuhti
6" |
4,0kW |
5,5kW |
Kaikki kuljetinmallit on suunniteltu tavalliselle jalkakiinnitteiselle 1500r/min sähkömoottorille. Jos kuljetin tilataan ilman moottoria on tilattaessa syytä ilmoittaa asennettavan moottorin koko. Moottorin
kiinnitysosat ovat erilaiset eri moottoreille. Vakiovarusteena kuljettimen mukana tulee 5 metrin kuljettimeen kuuluvat moottoritelineet.
Mikäli ruuvikuljetin joutuu käynnistymään täytenä, esimerkiksi viljasiilon
purkuruuvina, kannattaa rajatapauksissa valita suurempi moottori.
Kuljetin ottaa enemmän tehoa loivemmassa kulmassa, koska se kuljettaa silloin enemmän viljaa.
|
|
| Siirtotehot: |
| |
Vaakasuorassa |
60°
kulmassa |
| Tuhti
4" |
16 t/h |
12 t/h |
| Tuhti
5" |
25 t/h |
16 t/h |
| Tuhti
6" |
40 t/h |
25 t/h |
| 60 astetta jyrkemmässä kulmassa ruuvikuljettimen
siirtoteho alenee voimakkaasti. |
|
|
