Pumppujen varusteet
|
|
|
|
|
Pohjaventtiilit
Pystykaralliset pohjaventtilit ovat kuumasinkittyjä. Niissä on 45
asteen käyrä sekä pikaliitin, josta pohjaventtiili kiinnitetään
kahdella klemmarilla imuletkuun tai pikaliittimellä imuputkeen.
pohjaventtilejä on viittä kokoa:
2", 3", 4", 5" ja 6"
|
|
Sinkityt imuputket
Sinkittyjä imuputkia voidaan käyttää imuletkun jatkokappaleina.
Imuputken pituus on 3 metriä.
varastoidaan kahta halkaisijaa: 3" ja 4"
|
|
Imuletkut
Muovisen imuletkun vakiopituus on 6 metriä.
Varastoidaan halkaisijoita: 2½", 3", 4" ja 5"
|
|
Imupuolen liitinputket
Imupuolen liitinputkiavalmistetaan 3", 4" ja 5"
halkaisijoita.
Laipan koko valitaan pumpun laipan mukaan.
Putkessa on liitännät tyhjiöpumpulle sekä automatiikan
virtausanturille.
|
|
|
Laipantiivisteet
Laippojen väliin asennetaan kumiset laipantiivisteet.
Tiivisteitä varastoidaan laipoille NS40, 50, 65, 80 ja NS100.
Laipat kiinnitetään kuusioruuvveilla M14x60.
|
|
Tyhjiöpumppu
Käsikäyttöisellä tyhjiöpumpulla imetään siemenvesi
sadetuspumppuun. Tyhjiöpumppu on rakenteeltaan alumiinia.
Tyhjiöpumppu asennetaan imupuolen liitinputken päälle.
|
|

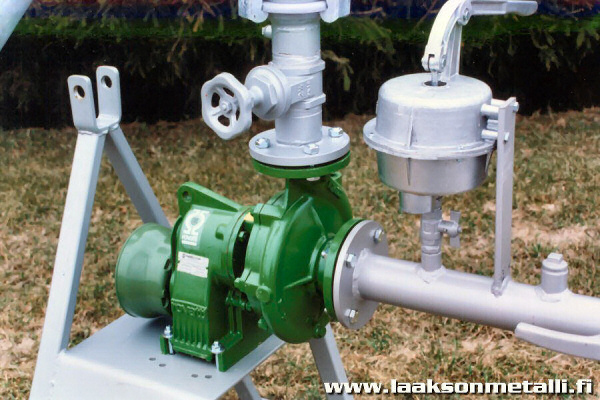

Pumppualusta jaloilla
Traktorin 3-pistenostolaitteisiin tulevaan pumppualustaan sopivat
kaikki Rovatti ja Ocmis pumppumallit.
Pumpun kiinnityspultit seuraavat mukana.
|
|
Painemittarisarja
|
|
Paineventtiilit
Paineventtiili asennetaan pumpun painepuolen laippaan. Siinä on
messinkinen luistiventtiili ja pikaliittimen koiraspuoli, joka sopii
joutsenkaulaan.
Pikaliittimen alla on R3/8" muhvi valvontalaitteen paineanturia
varten.
Venttiilien halkaisijat 3" ja 4". laipan koko valitaan
pumpun laipan koon mukaan.
|
|
|
Joutsenkaulat
Kuumasinkitty joutsenkaula liitetään paineventtiilin
pikaliittimeen. Kaulan ulompi pää laskeutuu maahan, josta painelinja
alkaa.
Joutsenkaulan alapään liittimeen toimitetaan sovituskappale
painelinjan alkua varten.
Varastoidaan kahta kokoa: 3" ja 4"
|
|
